VPEB DPCO4/05 module – 4× potentiaalvrij schakelen met dubbelpolige relais (5V)

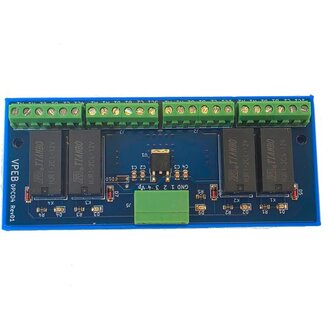

De VPEB DPCO4/05 is een compacte relaismodule om signalen potentiaalvrij te schakelen. Je krijgt 4 dubbelpolige omschakelrelais (DPDT) die je alle vier onafhankelijk kunt bedienen. Ideaal zodra je iets wil schakelen zónder dat er elektrisch contact mag zijn met je besturingsmodule (OC32/NG, OC32, Dinamo, noem maar op).
Kort gezegd: dit is je “elektrische scheiding met spierballen”-module.
Belangrijkste kenmerken
- 4× dubbelpolig omschakelrelais (DPDT), onafhankelijk schakelbaar
- 1 extern stuursignaal (gelijkstroom) per relais (bijv. vanuit een OC32-uitgang)
- Max. belasting: 2A per contact bij 24V (gelijkstroom óf wisselstroom)
- Ingangen met blusdiodes: aansturende elektronica wordt beschermd tegen inductieve pieken
- Aan boord spanningsstabilisatie voor de relaisvoeding
- Inclusief montageframe en schroefjes
Waar gebruik je ‘m voor?
Alles waarbij je wil schakelen zonder galvanische koppeling met je stuurmodule. Typische toepassingen:
- Puntstukken van wissels schakelen (polariteit/voeding)
- Wisselstraten voorzien van rijspanning (o.a. Dinamo, “Plug&Play wisselstraten”)
- Opstelsporen rijspanning geven zonder een aparte blokuitgang te gebruiken (Dinamo)
- Blokuitgangen besparen in schaduwstations (Dinamo)
- AC-apparaten schakelen (apparatuur die uitsluitend op wisselstroom werkt)
Aansturing (hoe “praat” de DPCO4/05 met je baan?)
Per relais heb je één DC-stuursignaal nodig. De DPCO4 sluit je bij voorkeur aan op:
- OC32/NG
- OC32
- OM32 (serial)
Belangrijk: de gebruikte uitgangen van de stuureenheid moeten sink-drivers hebben (standaard “sink”-uitgangen dus).
Daarnaast kan hij ook door andere elektronica worden aangestuurd, mits die dit kan:
- Minimaal 100 mA schakelen naar GND (voor DPCO4/05)
En als je aansturing géén open-collector/open-drain is:
- Dan mag de aansturende elektronica geen spanning aanbieden hoger dan +5V (bij de DPCO4/05).
Voeding (DPCO4/05)
Dit is de 5V relais-uitvoering. Voeden doe je met:
- +7,5V tot +15V DC (positieve gelijkspanning)
De module stabiliseert intern de relaisvoeding. Voor betrouwbare werking is dit essentieel:
- Verbind GND/min van de DPCO4 met GND/min van de aansturende module.
Doe je dat niet, dan krijg je precies het soort “hij doet het soms wel” waar niemand blij van wordt.
DPCO4/05 vs DPCO4/12 (even helder)
Er zijn twee varianten:
- DPCO4/05: 5V relais, voeding 7,5–15V DC, aansturing ≥100 mA naar GND, max input +5V
- DPCO4/12: 12V relais, voeding 13,5–24V DC, aansturing ≥50 mA naar GND, max input +12V
Montage
De DPCO4/05 wordt geleverd met montageframe en schroefjes. Advies:
- Monteer op een vlakke ondergrond (meestal hout)
- Laat rondom genoeg ruimte voor stekkers en bedrading
