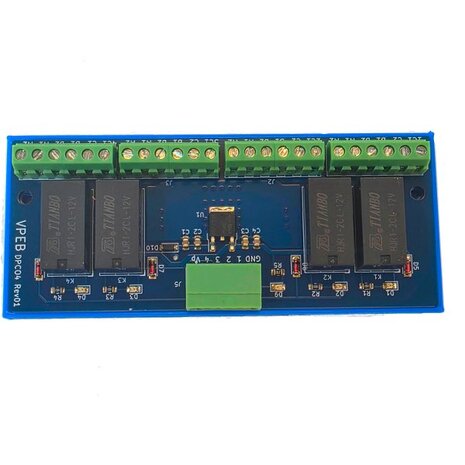

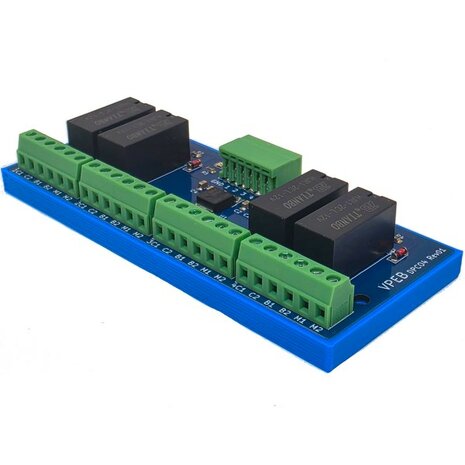

VPEB DPCO4/12 module – 4× dubbelpolig relais (potentiaalvrij schakelen)
De VPEB DPCO4/12 is een relaismodule voor potentiaalvrij schakelen van allerlei signalen en voedingen. Je krijgt 4 onafhankelijk schakelbare dubbelpolige omschakelrelais (DPDT), ideaal zodra je iets wilt aan/uit zetten zónder dat er een elektrische verbinding mag zijn tussen je besturing (bijv. OC32) en de te schakelen spanning.
Denk: “ik wil dit wel schakelen, maar ik wil geen gedoe met massa’s, common grounds of rare bijeffecten.” Dit is precies dat.
Belangrijkste voordelen
- Potentiaalvrij schakelen: geen elektrische verbinding tussen sturing en belasting
- 4× DPDT omschakelrelais: per kanaal dubbelpolig, dus lekker flexibel
- Aansturing met eenvoudige DC-signalen (één signaal per relais), bijv. vanuit OC32/NG, OC32 of OM32 (serial)
- Ingangen met blusdiodes: aansturende elektronica wordt beschermd tegen inductiepiekjes
- Netjes te monteren: wordt geleverd met montageframe + schroefjes
Wat is het precies?
- Relaismodule met 4 dubbelpolige omschakelrelais
- Elk relais wordt onafhankelijk geschakeld
- Schakelt maximaal 2A per contact bij 24V (gelijkstroom of wisselstroom)
Toepassingen (praktisch)
De DPCO4/12 gebruik je overal waar je iets wilt schakelen dat gescheiden moet blijven van je besturing:
- Puntstukken van wissels schakelen
- Wisselstraten voorzien van rijspanning (o.a. Dinamo, zie document “Dinamo Plug&Play Wisselstraten”)
- Opstelsporen rijspanning geven zonder aparte blokuitgang (Dinamo)
- Blokuitgangen besparen in schaduwstations (Dinamo)
- AC-apparaten schakelen die alleen op wisselstroom werken
Aansturing & compatibiliteit
- Bij voorkeur aangesloten op: OC32/NG, OC32, OM32 (serial)
- De gebruikte uitgangen van je stuureenheid moeten sink-drivers hebben (standaard).
- Kan ook vanuit andere elektronica, mits:
- die een gelijkstroom van minimaal 50 mA (DPCO4/12) kan schakelen naar GND
- en het signaal zich gedraagt als open collector/open drain (of in elk geval géén te hoge spanning aanlevert)
Let op bij niet-open-collector/open-drain aansturing:
Als je sturing wél zelf spanning “uitstuurt”, dan mag die spanning niet hoger zijn dan +12V bij de DPCO4/12.
