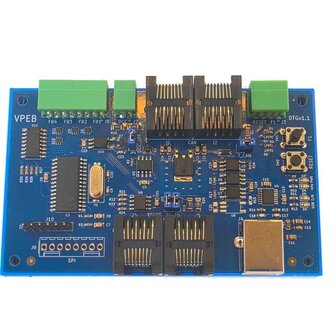

VPEB DTGv1.1 RS485 (DTG/R) module – draaischijf-gateway voor RS485-bus
De VPEB DTG/R is de specifieke RS485-versie van de DinaSys Turntable Gateway. Heb je al een OC32- of Dinamo-netwerk liggen? Dan is dit de module die je zoekt. De DTG/R fungeert als vertaalmodule tussen je DTC (draaischijf-controller) en je RS485-bus, waardoor je draaischijf ineens "praat" met systemen zoals Koploper (via Draai15).
DTG/R = De compacte versie met focus op CAN en RS485 integratie.
Belangrijkste voordelen (RS485-versie)
- Naadloze integratie: koppel je draaischijf direct als een OC32-module aan je bestaande OC32-RS485 of Dinamo-RS485 bus.
- Koploper-ready: ondersteunt het Draai15-protocol, zodat je draaischijf volledig automatisch meedraait in je favoriete software.
- 4× optocoupler-uitgangen: koppel de status van je draaischijf (positie bereikt, draaien, etc.) direct terug aan je terugmelders.
- Toekomstbestendig: voorzien van een bootloader, zodat je nieuwe firmware-functies zelf kunt inladen.
- Efficiënt: geen overbodige toeters en bellen als je toch al via RS485 werkt.
Wat is het verschil met de standaard DTG?
Waar de "grote" DTG ook USB en DCC-ingangen heeft, is deze DTG/R specifiek ontworpen voor gebruikers die hun draaischijf willen aansturen via een bestaand netwerk. Je gebruikt hem als een node in je RS485-bus. Hij gedraagt zich daar als een OC32, maar dan eentje die toevallig heel goed is in het aansturen van je draaischijf.
Hoe zet je hem in? (Firmware 1.0)
Met de huidige firmware gebruik je de DTG/R vooral voor het Draai15-protocol op twee manieren:
- Als OC32 op een OC32-RS485 bus
Je PC ziet de gateway als een OC32 en stuurt via die weg de commando's naar je draaischijf.
- Als OC32 op een Dinamo-RS485 bus
Perfecte integratie voor de Dinamo-gebruiker die alles centraal via de bus wil regelen.
Statusfeedback & Terugmelding
De module is niet alleen een "ontvanger". Dankzij de 4 optocoupler-uitgangen kan de DTG/R ook informatie terugsturen. Je sluit deze uitgangen aan op de terugmelders van je systeem (bijv. een TM44 of een andere bezetmelder). Zo weet je software exact wanneer de schijf klaar is met draaien of op welke positie hij staat.
Specificaties (DTG/R versie)
- Naam: DTG/R v1.1 (RS485-versie)
- Interfaces: CAN en RS485
- Protocol: Ondersteunt o.a. Draai15 (via RS485)
- Uitgangen: 4× optocoupler voor status-terugkoppeling
- Compatibiliteit: Werkt samen met de DTC (DinaSys Turntable Controller)
- Bus-integratie: Gedraagt zich als een OC32 op de RS485-bus
- Extra's: Bootloader voor firmware-updates
Software in ontwikkeling
De software voor de DTG-familie wordt constant verbeterd. Omdat er een bootloader op de chip zit, hoef je de module niet op te sturen voor updates. Zodra er nieuwe functies beschikbaar komen, kun je deze zelf via de bus (of een gekoppelde interface) inladen.
