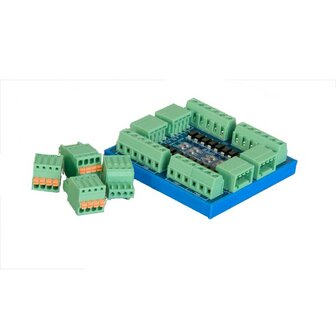

VPEB MDdec Rev02T – efficiënt wissels aansturen via multiplexing
De MDdec Rev02T is een wisselmatrix-printje waarmee je tot 8 dubbelspoelige wissels kunt aansturen met de helft van het aantal uitgangen en draden. In plaats van per wissel 2 uitgangen en 3 draden, gebruik je multiplexing: 1 printje met diodes en ontstoringscondensatoren al gemonteerd. Ideaal als je veel wissels hebt en bedrading en uitgangen wilt besparen.
Het probleem: veel wissels = veel bedrading
Normaal gesproken heb je per dubbelspoelige wissel:
- 2 OC32-uitgangen (of DS32-aansluitingen)
- 2 transistoren voor stroomversterking
- 3 draden: 2× naar de spoelen + 1× gemeenschappelijke middenaftakking
Voorbeeld: 32 wissels
- 64 uitgangen nodig
- 65 draadjes (64 voor spoelen + 1 gemeenschappelijk)
- 64 transistoren
Dat werkt, en is nog steeds betaalbaar, maar het kan efficiënter.
De oplossing: multiplexing met de MDdec
Met wisselmultiplexing bespaart je op: ✅ Uitgangen (de helft of minder)
✅ Bedrading (exponentieel minder draadjes)
✅ Vermogenselektronica (minder transistoren/drivers)
Voorbeeld: 32 wissels via multiplexing
- 16 uitgangen in plaats van 64
- 16 draadjes in plaats van 65
- Uitgespaarde OC32-uitgangen kun je weer voor andere doeleinden gebruiken
De MDdec = kant-en-klare 4×4 matrix
In plaats van zelf een matrix te solderen met draadjes, diodes en condensatoren, gebruik je de MDdec:
- 4×4 matrix op printje
- Diodes en ontstoorcondensatoren al gemonteerd
- Stuurt 8 dubbelspoelige wissels aan (= 2× het basisschema uit de OC32-handleiding)
- Plug-and-play: aansluiten en klaar
Cascaderen: grotere matrix, nog meer besparing
Je kunt meerdere MDdecs combineren voor grotere netwerken:
| Aantal MDdecs |
Matrix |
Aantal wissels |
| 1× |
4×4 |
8 |
| 2× |
4×8 |
16 |
| 4× |
8×8 |
32 |
Hoe meer wissels je hebt, hoe meer je bespaart. De besparing groeit exponentieel.
Wanneer loont multiplexing?
| Aantal wissels |
Besparing |
| 1–4 wissels |
Minimaal of negatief (gewoon direct aansluiten is prima) |
| 5–8 wissels |
Begint interessant te worden |
| 8+ wissels |
Sterk aanbevolen: flinke besparing op bedrading en uitgangen |
| 16–32+ wissels |
Essentieel: anders onpraktisch veel bedrading |
Toepassingen
- Grote rangeerknooppunten met veel wissels dicht bij elkaar
- Schaduwstations met tientallen in-/uitrijdsporen
- Complexe emplaceementen (met OC32 uitgangen overhouden voor seinen, verlichting, etc.)
- Opstelling met beperkte bekabeling (minder draadjes door het landschap)
Zo werkt het (kort door de bocht)
In plaats van elke wisselspoel direct aan te sturen:
- De MDdec maakt een matrix van rijen en kolommen
- Je stuurt 1 rij + 1 kolom gelijktijdig aan
- Dankzij de diodes gaat de stroom alleen door de wissel op het kruispunt van die rij + kolom
- Ontstoringscondensatoren zorgen voor schone schakeling (geen spikes)
Meer technische uitleg staat in OC32-handleiding 3.0.
