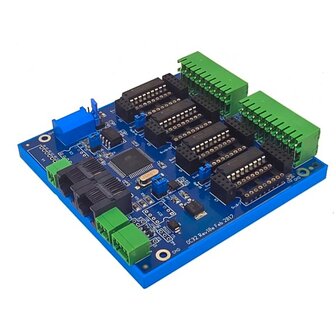

VPEB OC32/NG-AD complete – multifunctionele accessoire decoder met 32 uitgangen

De VPEB OC32/NG-AD complete is zo’n module waarvan je na een tijdje denkt: “Waarom heb ik ooit losse decoders per functie gebruikt?” Dit is de alleskunner onder de accessoire decoders: één controller waarmee je wissels, servo’s, motoren, verlichting en seinen aanstuurt — met 32 vrij inzetbare uitgangen.

Dankzij de slimme opbouw (drivers in banken, uitbreidbaar en vervangbaar) kun je ’m precies configureren zoals jouw baan het nodig heeft: van simpele verlichting tot zwaardere spoelen en motoren.

Belangrijkste voordelen

• 32 multifunctionele uitgangen voor wissels, seinen en accessoires
• Maximale functionaliteit in één module: minder losse kastjes, minder gedoe
• Hoge belastbaarheid met versterkte driver-opties tot 2500 mA
• Flexibel uitbreidbaar: per bank van 8 uitgangen drivers vervangen of uitbreiden
• Schakelspanning instelbaar per 16 uitgangen, zonder je centrale voeding te beïnvloeden (via jumpers)

Wat zit er op de OC32/NG-AD?

Deze uitvoering is o.a. voorzien van:

• ADM versterkerbanken voor versterkte drivers tot 2500 mA
• DCC interface
• RS485 interface
• Verschillende driver-opties
• Standaard: 4× 500 mA sink drivers (dus 32 uitgangen als “sink” basis)

Drivers: sink, source en weerstandsbanken (per 8 uitgangen)

De OC32 werkt met driverbanken in groepen van 8 uitgangen. Die banken kun je:

• Vervangen (bijv. sink → source)
• Uitbreiden (bijv. met versterking of andere driverbank)
• Aanpassen met weerstandsbanken (handig bij LED’s/seinen/vaste belastingen)

Wil je bijvoorbeeld V+ schakelen (source) in plaats van V- schakelen (sink)? Dan kun je per bank van 8 uitgangen een source driver toepassen (zoals de TBD62783 waar je het net over had).

Schakelspanning per 16 uitgangen instellen (met jumpers)

Een heel praktische feature: je kunt met 2 jumpers in groepen van 16 uitgangen de schakelspanning variëren zonder dat dit je centrale voeding beïnvloedt. Dat is ideaal als je bijvoorbeeld:

• servo’s/logic op een andere spanning wilt dan spoelen,
• of verlichting op een “nettere” spanning wilt zetten zonder je hele systeem om te bouwen.

Toepassingen op de modelbaan

• Wisselaandrijvingen (spoelen of motorisch, afhankelijk van driverconfig)
• Servo’s (met passende aansturing/configuratie)
• Seinen en LED-verlichting (met weerstandsbanken of externe weerstand, afhankelijk van setup)
• Accessoires langs de baan (ontkoppelaars, animaties, relais, etc.)
