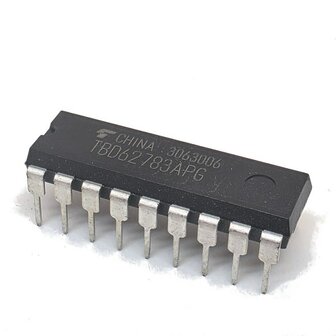

VPEB TBD62783 (source driver) – V+ schakelen met OC32, ideaal voor H-brug combinaties

De VPEB TBD62783 source driver maakt het mogelijk om de uitgangen van de OC32 niet alleen “naar massa” te schakelen (sink), maar juist naar V+ niveau te schakelen. In die opstelling delen je aangesloten apparaten een gezamenlijke V- (massa/min), terwijl de driver de plus (V+) actief schakelt.

Kort gezegd: waar je met een klassieke sink-driver een belasting naar min trekt, duwt deze source-driver ‘m naar plus.

Wat kun je ermee?

• OC32-uitgangen op V+ niveau schakelen (high-side / sourcing)
• Handig als je bekabeling of je accessoires vragen om een gemeenschappelijke min (V-)
• Nettere integratie bij bepaalde spoelen, relais, motoren of verlichting die je liever “aan de plus” schakelt

H-brug maken (met sink driver erbij)

Combineer je deze source driver met een sink driver, dan kun je samen een H-brug opbouwen. Daarmee kun je:

• 2-draads spoelen aansturen (bijv. bepaalde coil-actuators)
• Bi-directionele motoren sturen (vooruit/achteruit) door de polariteit om te keren

Dat is precies waar een H-brug goed in is: de belasting kan beide kanten op gevoed worden.
